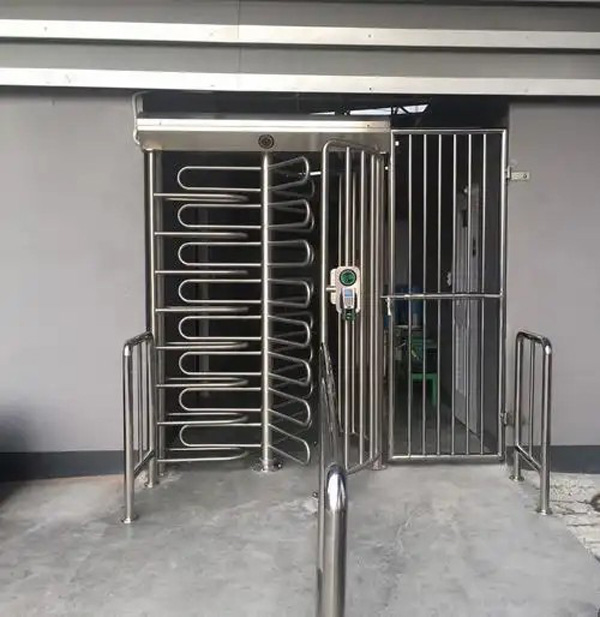

Pasos de instalación del torniquete de altura completa en obra

1. Prepare las herramientas y piezas:

Herramientas: Llave Allen, destornillador Phillips, llave de tubo, etc.

Seleccione las piezas auxiliares según la lista de empaque.

2. Colocación y perforación:

Tras determinar la posición de los agujeros, utilice herramientas como un taladro de impacto para realizar los agujeros.

Inserte previamente pernos de expansión M10 N*13 (o seleccione tornillos de ruptura M12 según el modelo y los requisitos específicos).

3. Ensamble el marco y las piezas:

Primero, coloque el marco multifacético, el marco de una sola cara, la caja superior, la carcasa circular y el soporte inferior.

Ensamble la caja superior y el soporte inferior, prestando atención a la dirección de la caja superior.

Instale la varilla de la compuerta en el soporte inferior, prestando atención a la dirección de la varilla de la compuerta.

Empuje el conjunto hacia adentro, instale la carcasa circular en la caja superior y vuelva a ajustar la posición de la varilla de la compuerta.

4. Fijación e instalación:

Marque el espacio fijo entre el soporte inferior y el marco. Retire algunos componentes, perfore orificios e instale tornillos de expansión (o tornillos de ruptura).

Vuelva a ensamblar y asegure todas las piezas.

5. Conexión eléctrica y pruebas:

Conecte los cables según el diagrama de cableado y asegúrese de que el cable del lector y el cable de alimentación estén correctamente conectados.

Encienda el dispositivo y compruebe que todo funciona correctamente.
